Siocnarf - Teardrop Trailer

Voici quelques informations sur la construction de ma roulotte.

J'ai entrepris se projet pour répondre à un besoin spécial.
Durant plusieurs années, j'utilisais mon véhicule comme campeur d'été (un MPV) mais elle a rendu l'âme!
Comme mon nouveau véhicule est une New Beetle, je ne pouvais plus dormir à l'intérieur (trop petit).
Les hôtels coutes cher et ne sont pas toujours bien placer.
En résumé, le camping me manquait mais surtout pas dans une tente!

Après plusieurs recherches, j'ai trouvé sur Internet des informations sur une petite remorque, qu'il appelait Teardrop trailer.
Quelques semaines de recherche sur Internet m'ont permis d'obtenir tout ce que j'avais de besoin pour en batir une.
À la réception d'un plan de construction le projet était parti.

Vous trouverez ci bas quelques images avec des explications sur la construction.

Bonne visite!

SPÉCIFICATIONS
	Impérial	Métrique
Longueur	8 pieds	243 cm
Largeur(sans les roues)	54 pouces	137 cm
Hauteur du dessus de la remorque	3 pieds 6 pouces	106 cm
Hauteur total	5 pieds	152 cm
Poid	600 Lbs	272 Kg

Références / References

Commentaires / Comments

Cliquer sur les images pour les agrandires. / Select the image to inlarge.

Date	Français	English

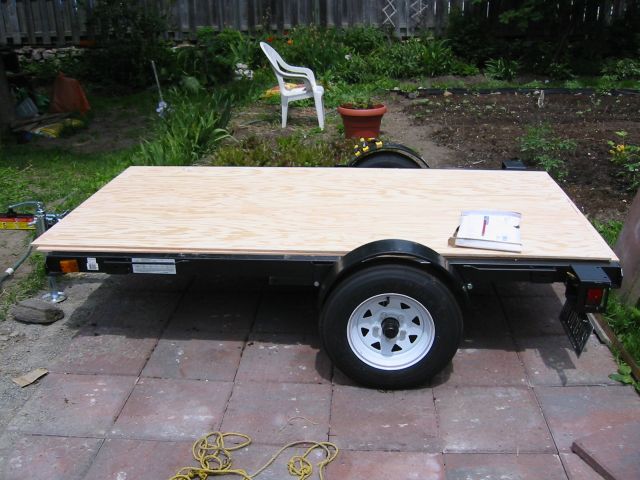

La base de ma remorque est un Snowbear model 7000. Pret à copier le plan sur le contre plaqué.	The base of the trailer is a Snowbear model 7000. Ready to start copying the plan on the plywood.

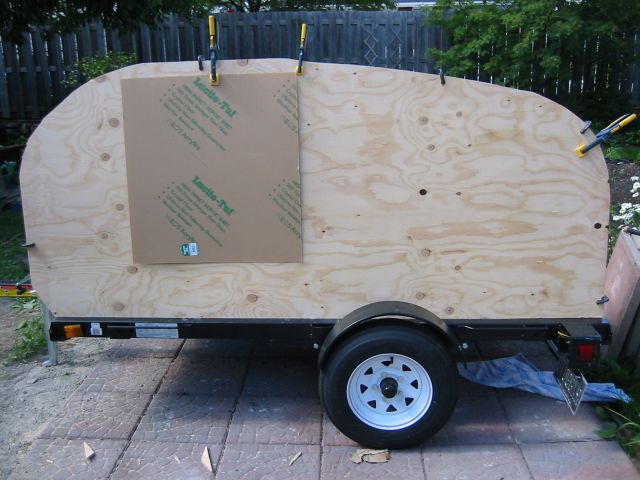

Première coupe des cotés. Ils ont été découpé à la scie circulaire. Le care représente la position de la future porte.	First cut of the side. They were cut with a circular saw!
J'ai enfin une porte. Tous les rebords ont été sablés et plusieurs morceaux ont été coupés.	The door opening. All the edges have been sanded and cut a lot of pieces.

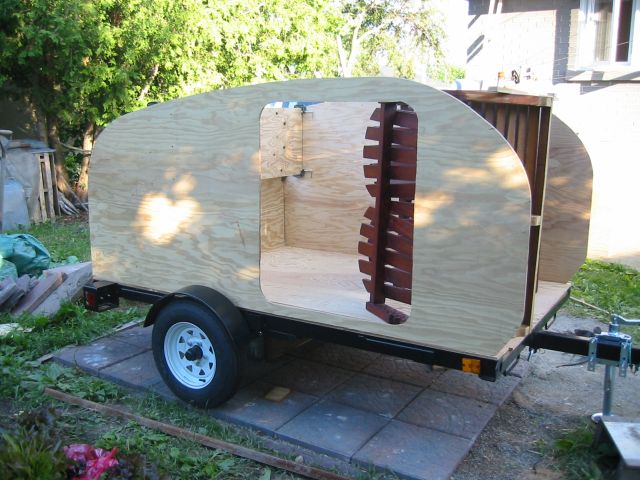

Autre angle de vue. Le plancher est non preparé. J'ai décidé de ne faire qu'une porte pour raison de solidité!	Other angle. The floor is still not prepared. I decided to make do one door, question of solidity!

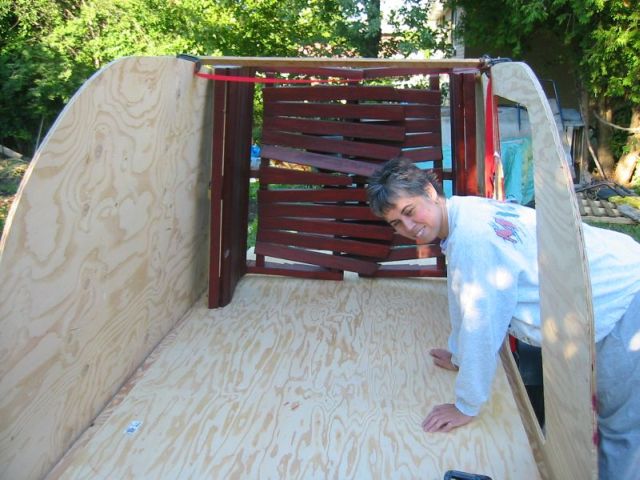

Ma soeur regarde la grandeur de la remorque. Les bancs au fond, représente le fond de la partie lit!	My sister check the size of of the trailer. I used a set of chairs as a model to show the size of the sleeping area!

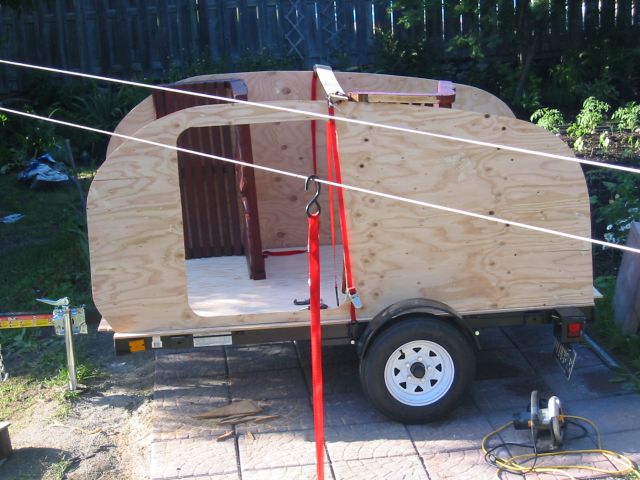

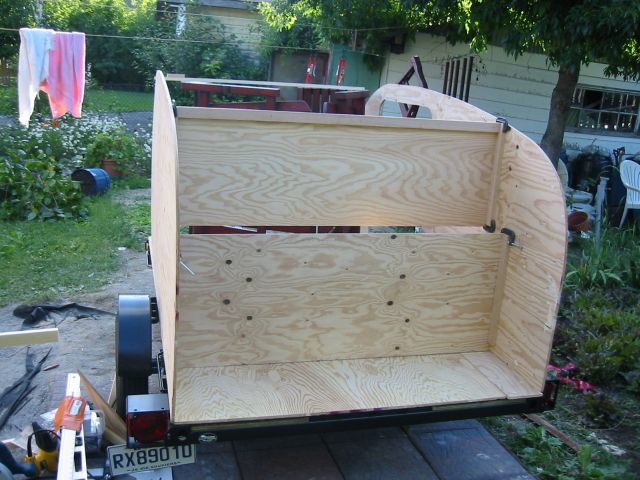

J'ai fait le mur du fond (ce qui était les bancs)! Il vas servir à soutenir les cotés et à éviter les mouvements de torsions.	The back wall had been cut! They are use to support the side wall and reduce any torsion movements from the trailer.

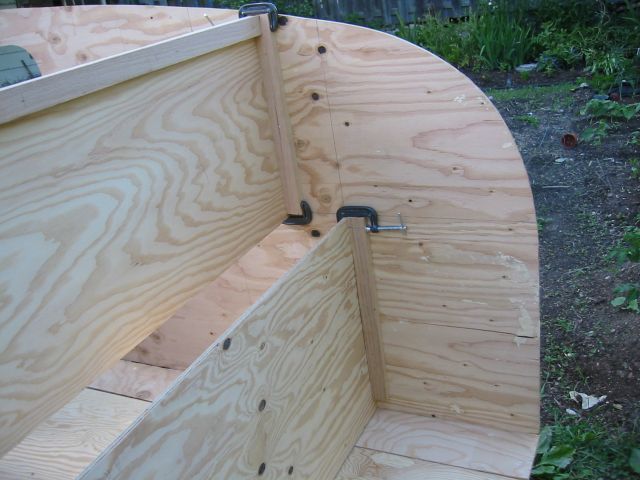

Montage temporaire du mur du fond	Temporary installation of the back wall!

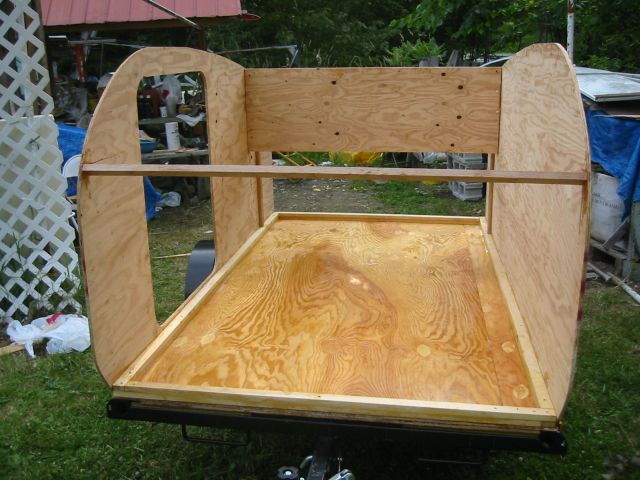

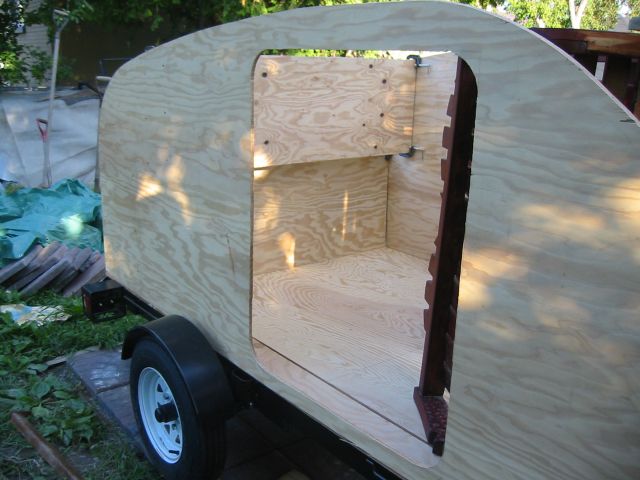

La porte avec au fond ce qui sera l'armoir	View from the back wall taken from the door.

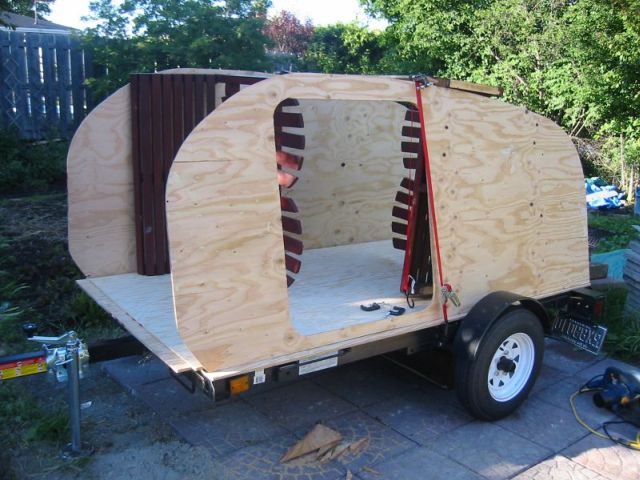

Idem. Les bancs tienne les cotés temporairement	The chairs is supporting the wall.

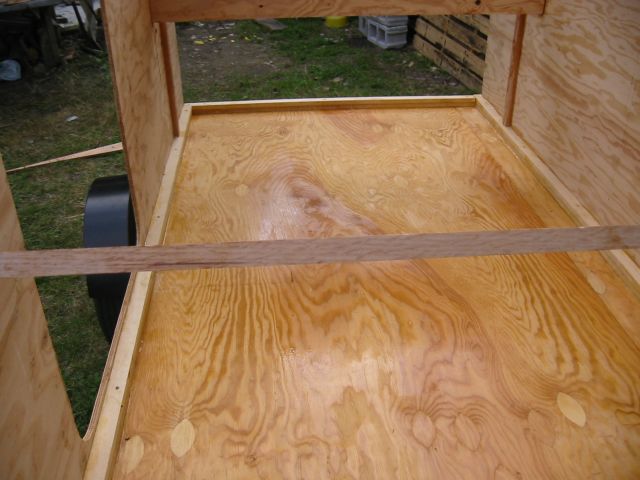

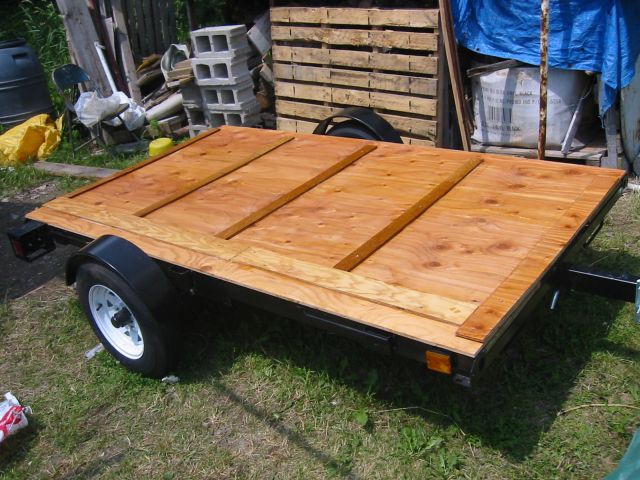

Préparation du plancher! Il a été renforcé et scellé avec du Polyuréthane!	Mounting the floor! I strengthen and sealed it with Polyurethane product!

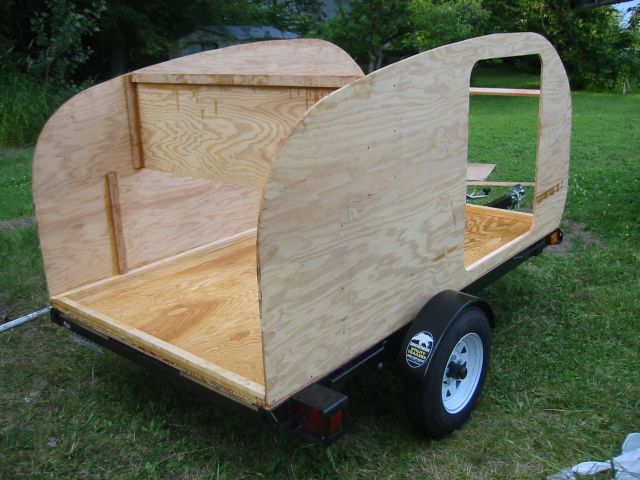

Tous les morceaux sont enfin collés et vissés	All pieces are finally glued and screwed!
Vue de l'arrière.	The back.

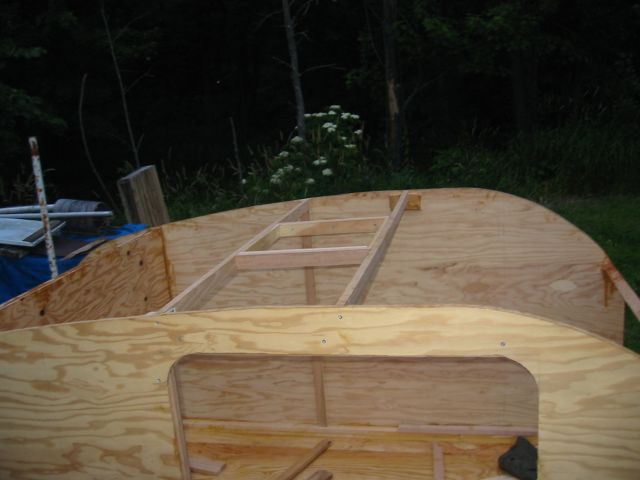

Vue du font et du cadre de soutien fait en pin.	Image of the floor with the structure made of pine wood.

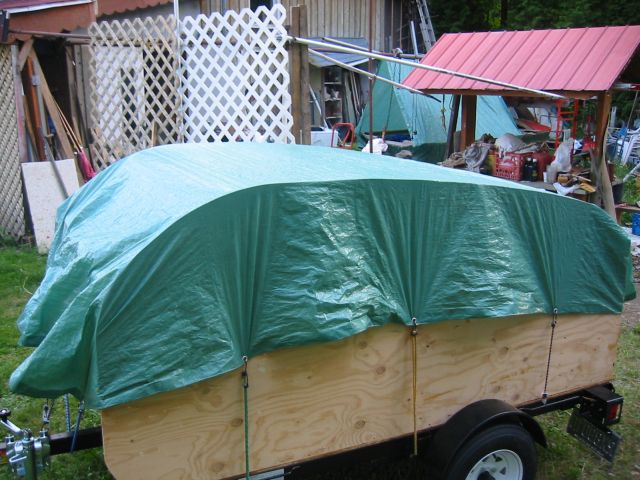

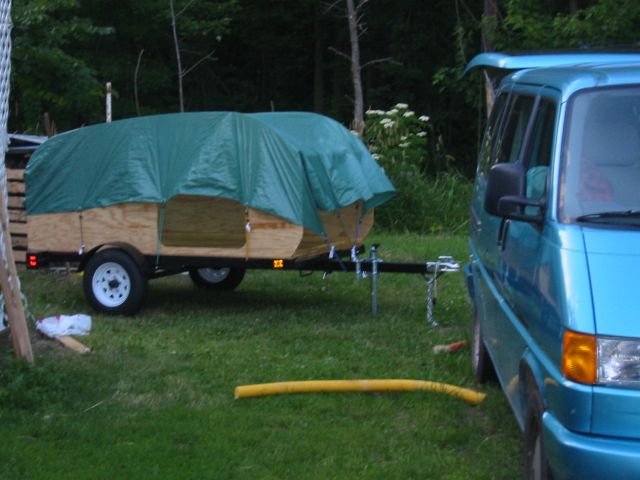

Emballé pour la nuit! Donne une bonne idée du toit!	Rapping for the night! This picture give a good idea of the shape of the roof!
Cette Photo donne une bonne idée de la taille de la remorque. Comparaison avec un Eurovan de VW.	This picture give a good idea of the size of the trailer. Comparing with an Eurovan from VW.

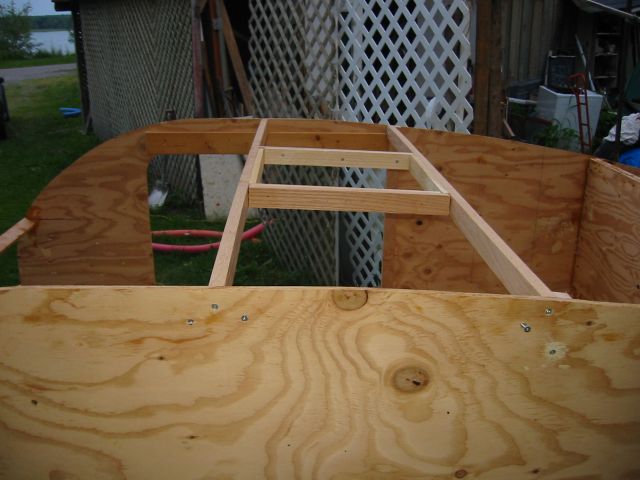

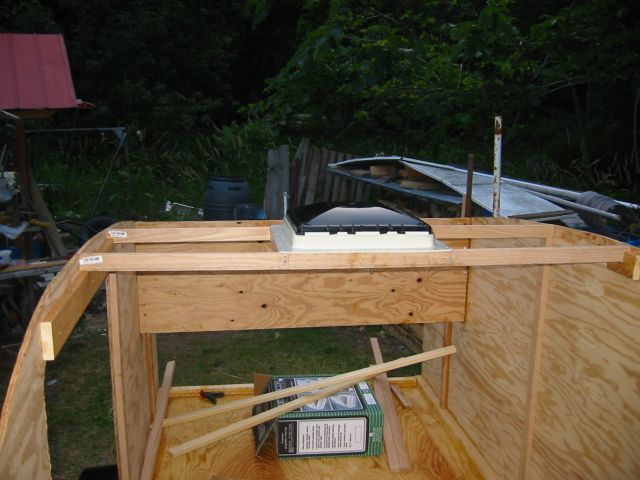

Vue du support de l'aérateur.	Image of the support for the roof vent.
Bien centré sur le toit.	Vent will be straigh in the middle.
L'aérateur est en place (pour la photo).	The roof vent is in place (for the picture).
Installation des supports transversale et du plafond (arche).	Installation of the front support with the ceiling.

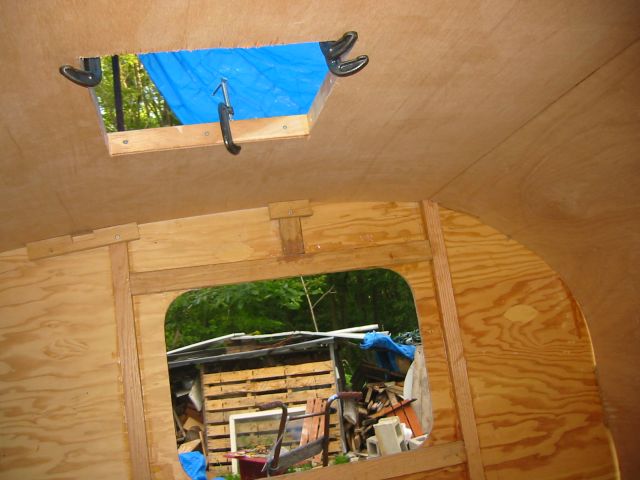

On voie la position de l'aérateur et de la forme du plafond	Show of the position of the roof vent and shape of the ceiling.

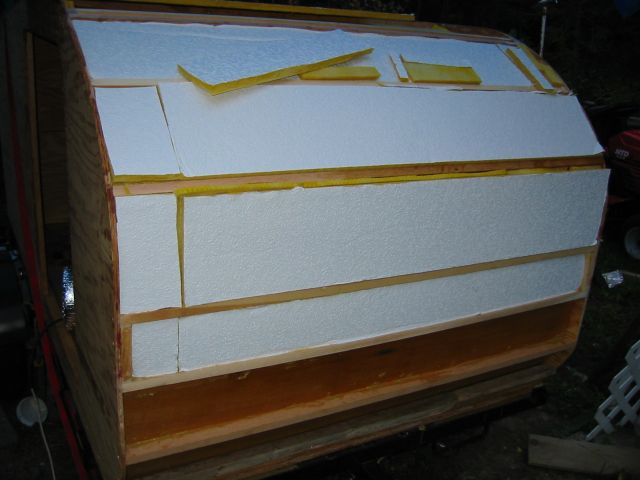

On isole le tout! J'ai utilisé des tuiles isolants pour faux plafond.	Insulating the roof! I have use temporary insulated ceiling tiles.

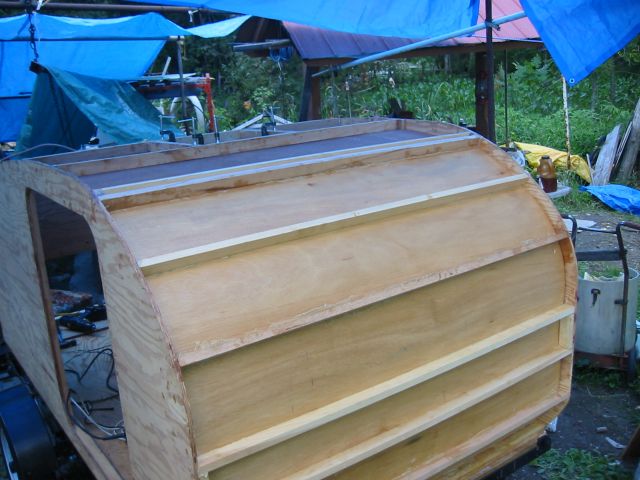

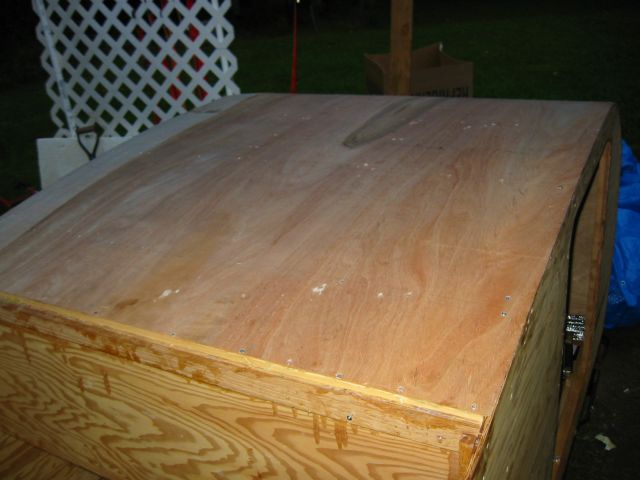

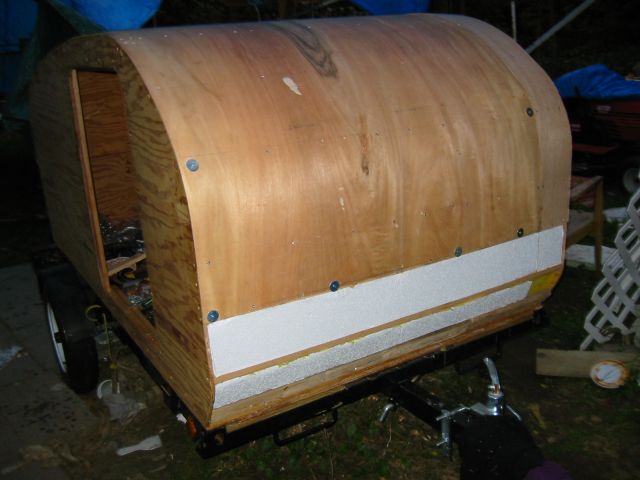

Installation du toit. Le contre plaqué ne voulait pas prendre la courbe.	Installing the roof. It is hard to bent the plywood refusing to take the curve.

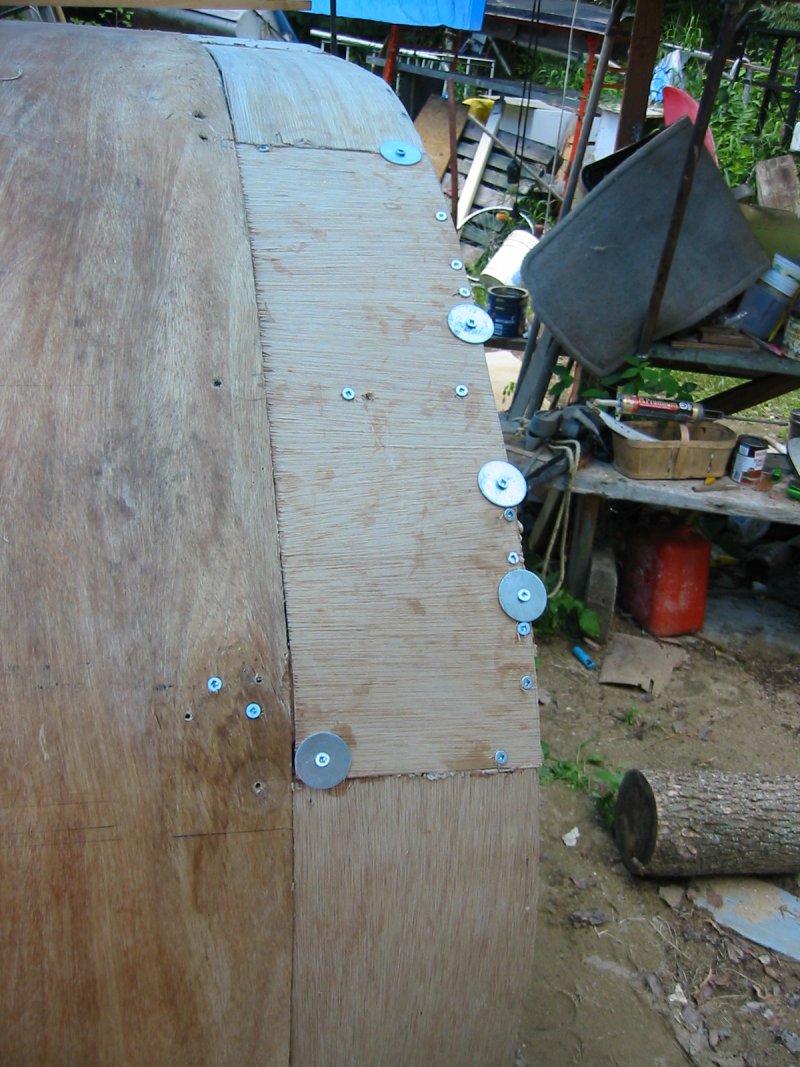

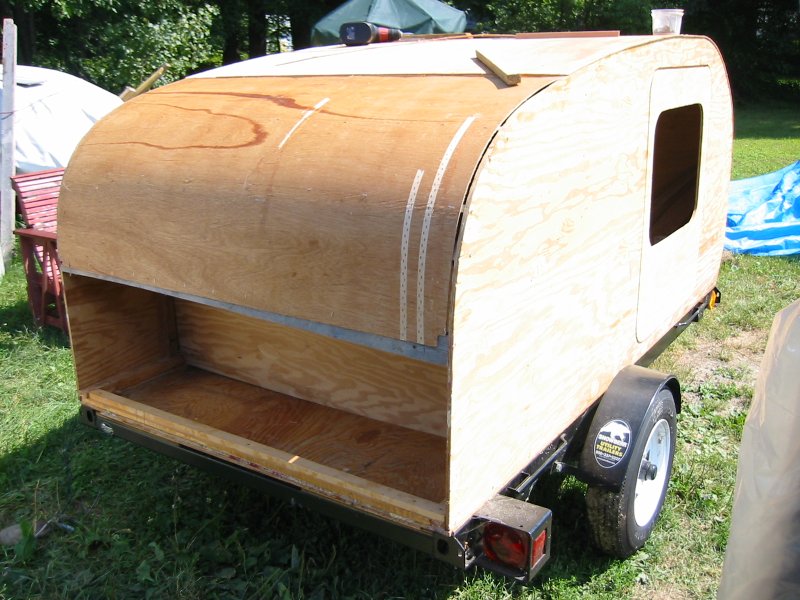

Image du toit de l'arrière avec le point d'attache de la porte arrière.	Picture of the roof from the back with the point of attach for the rear door.

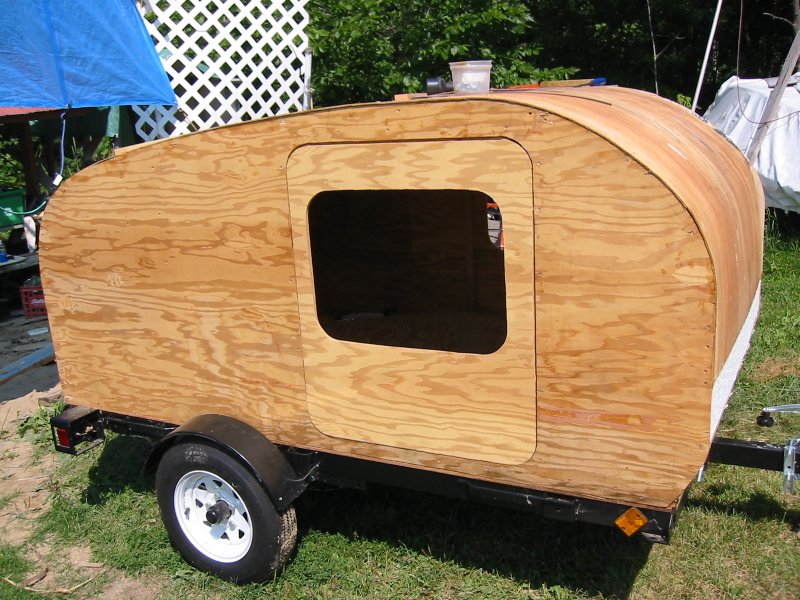

Image de la porte. Cette photo donne une bonne idée de la forme de la roulotte.	Picture of the door. This picture give a good idea of the shape of the trailer
Image du paneau arrière.	Picture of the rear door.
Image du toit sur le coté gauche.	Picture of the roof on the left side.
Image de la porte arriere.	Picture of the rear door.

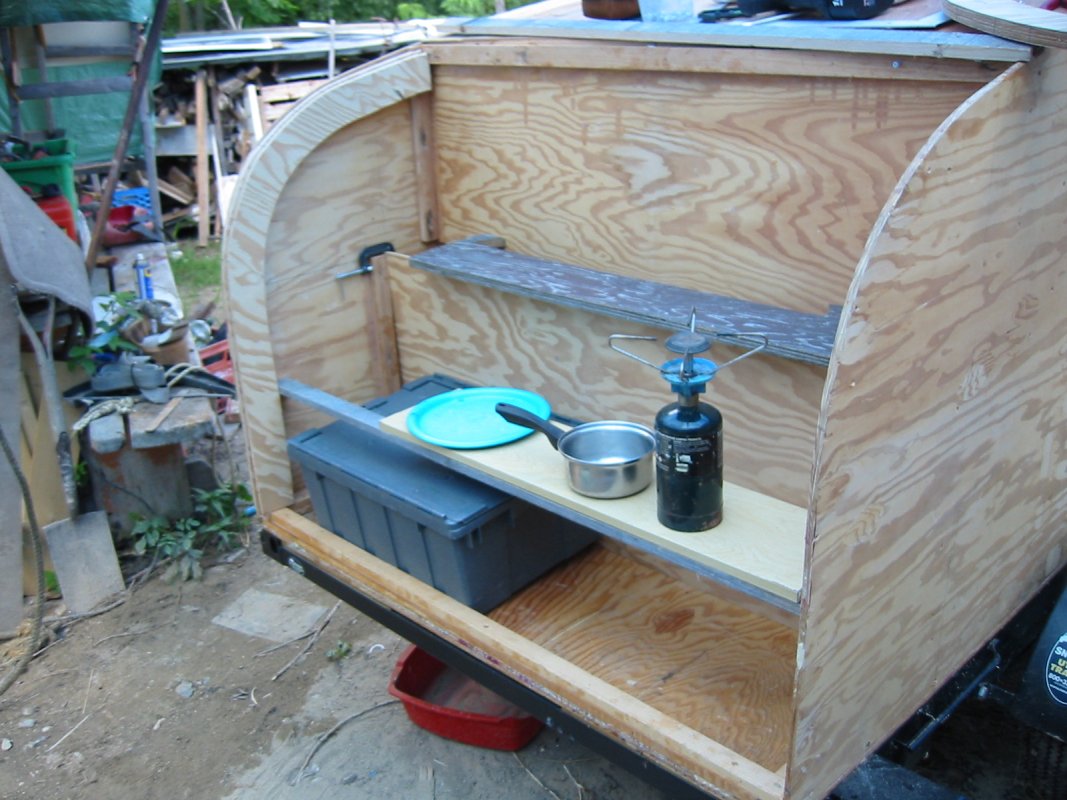

Image du porte de cuisine a l'arriere.	Picture of the kitchen post on the back.

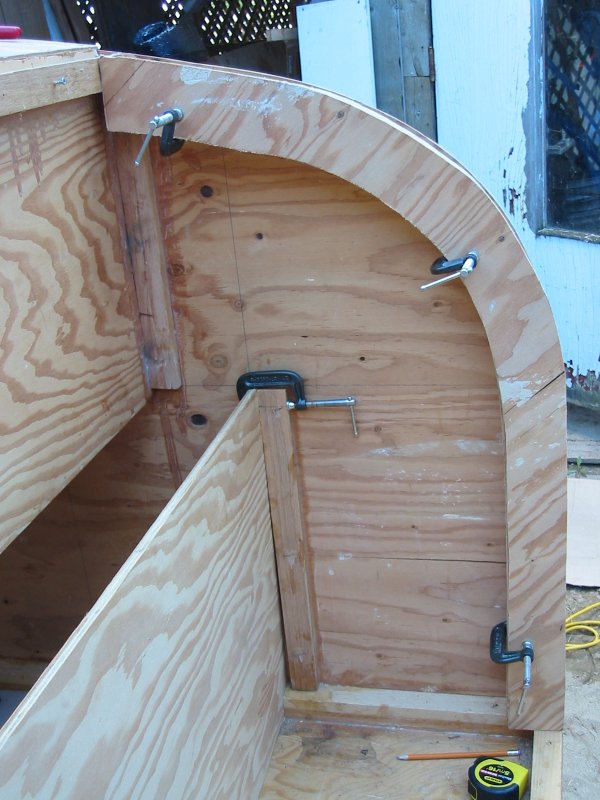

Image de la construction des montants de la porte arriere.	Picture of the construction of the rear door frame.

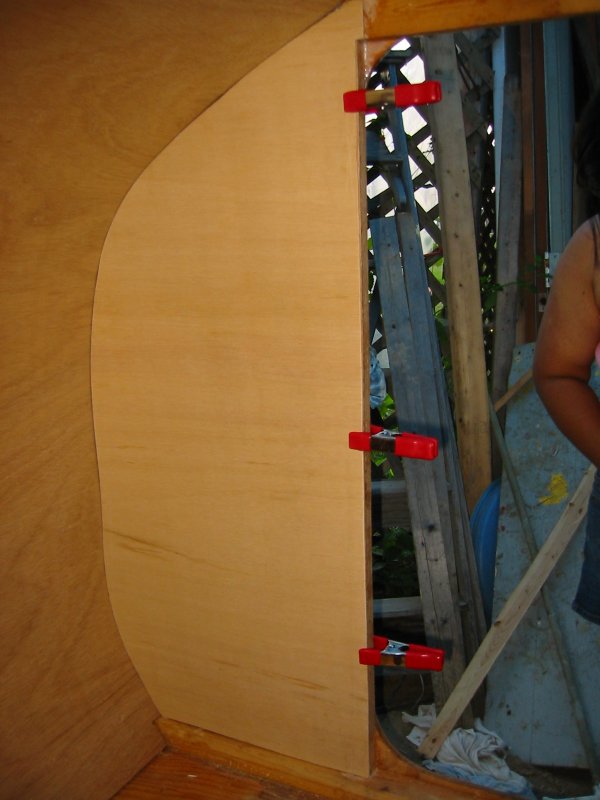

Image d'un paneau intérieur.	Picture of inside panel.

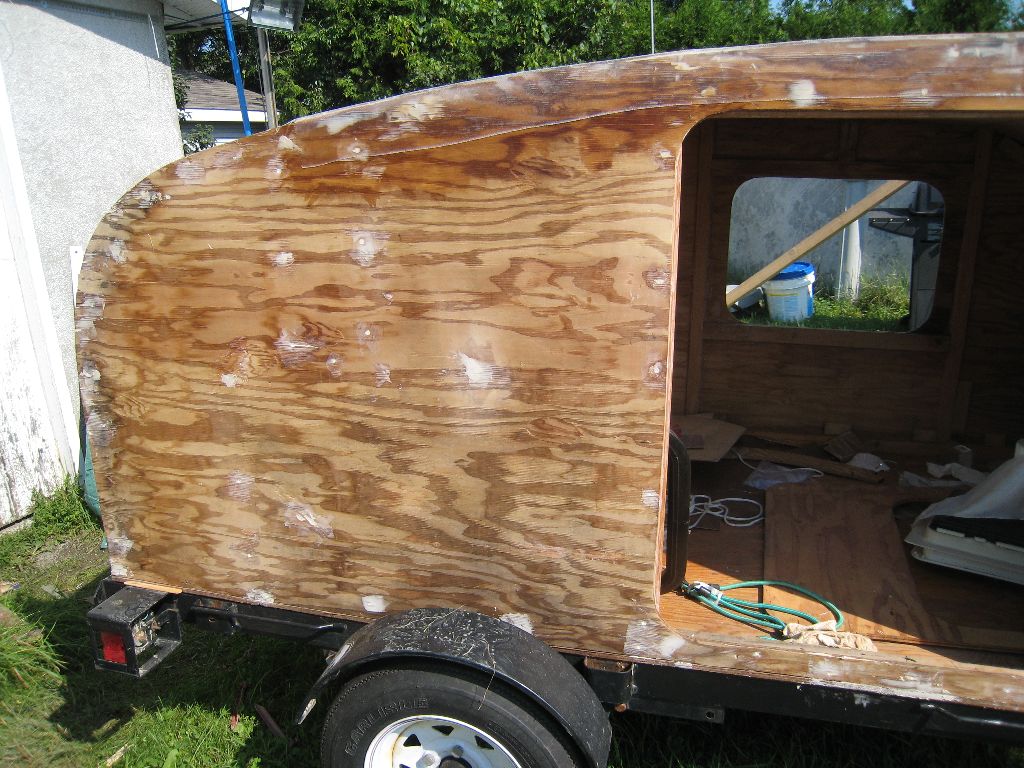

Quatre ans plus tard! Preparation fibre de verre	4 years later! Preparing the fiberglass.

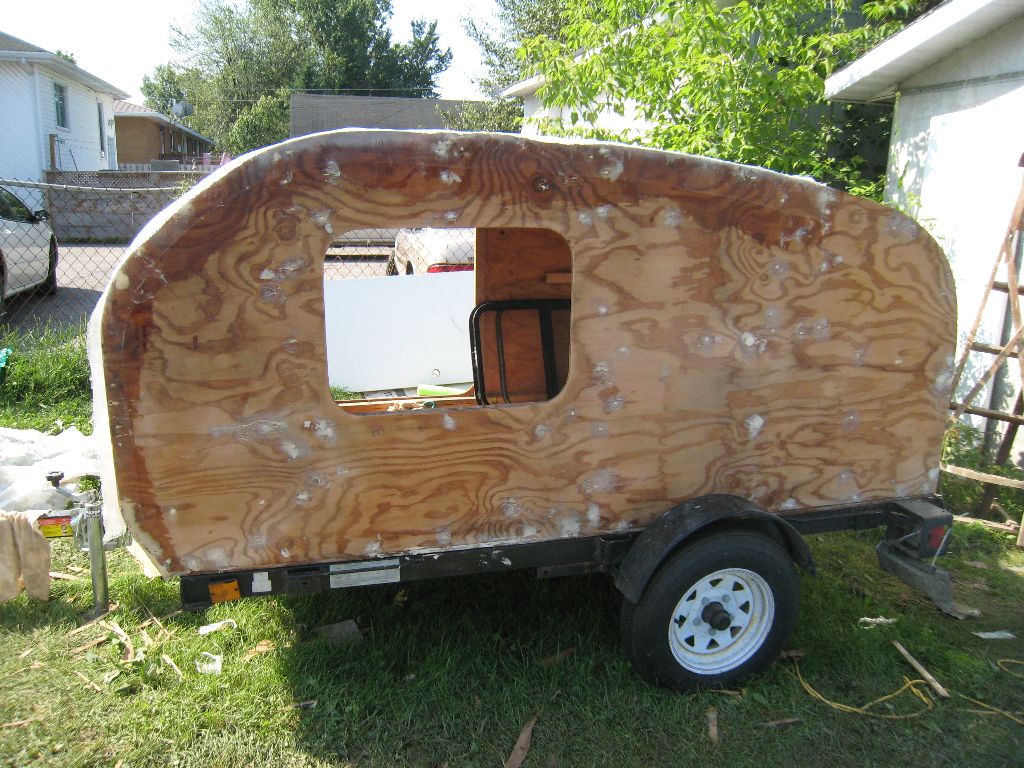

Tous les trouts sont remplis et le ruband de pourtour est en place	Patch all holes and tape is set in place with Epoxy.

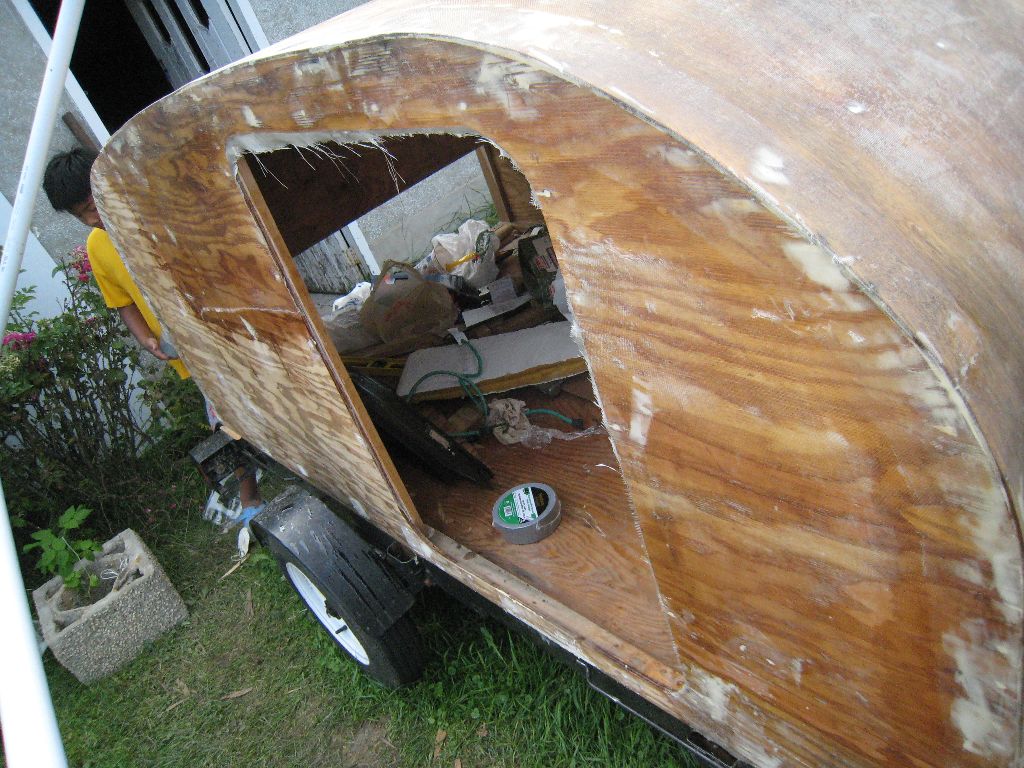

Idem coté porte	Same on door side.

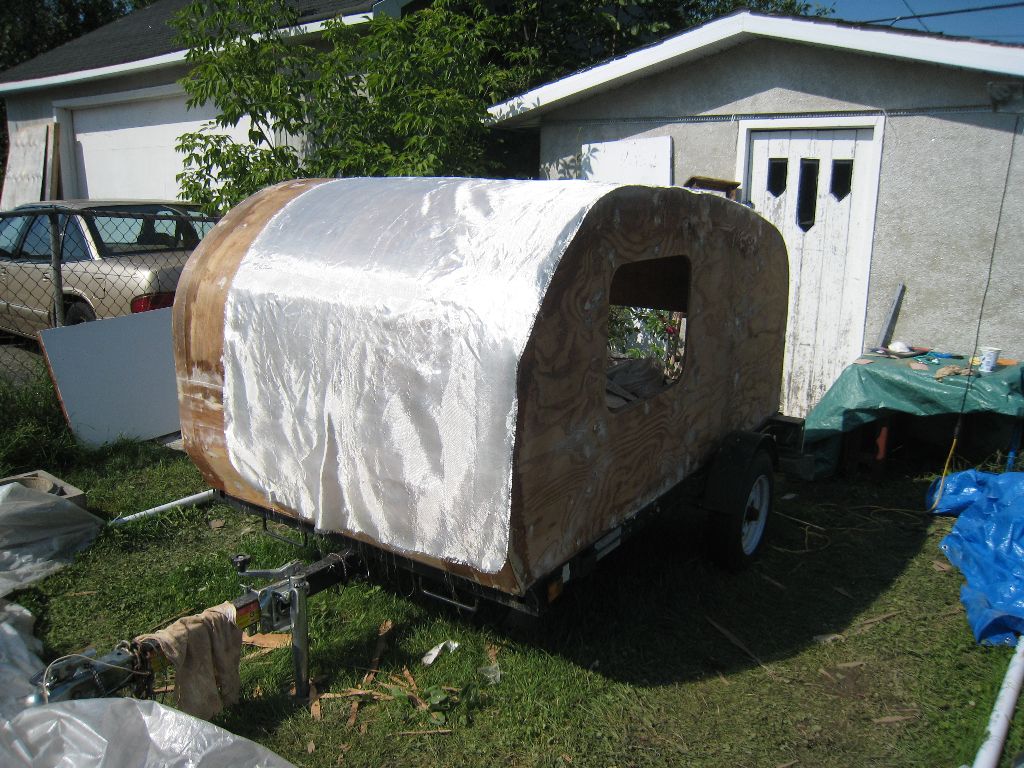

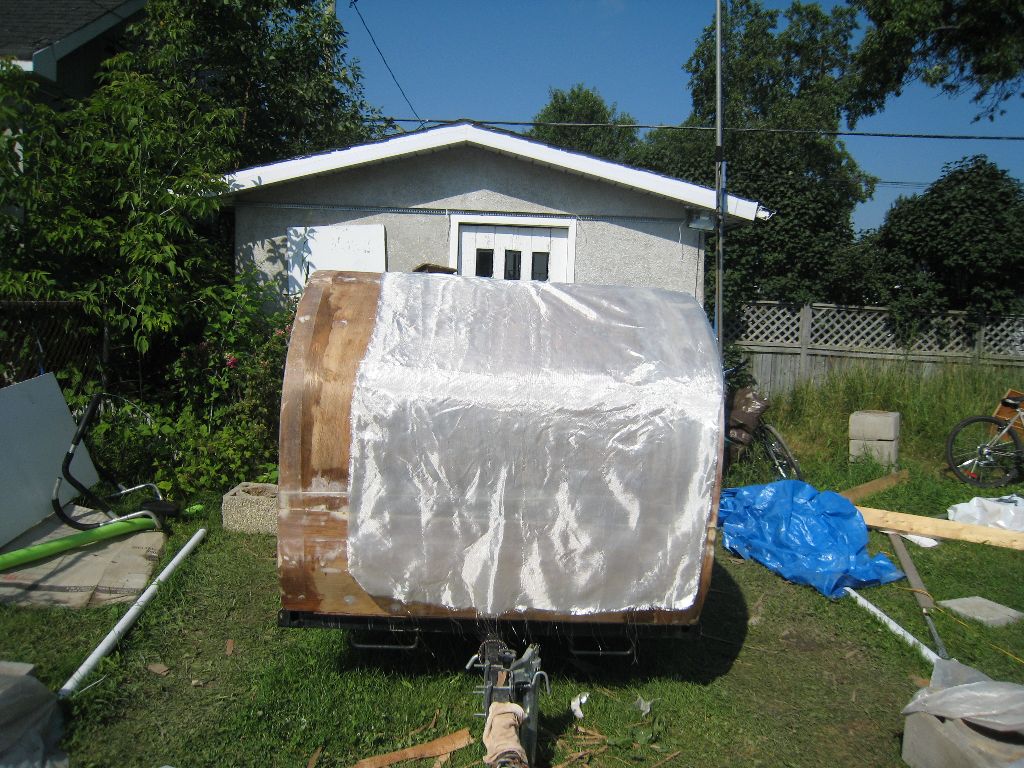

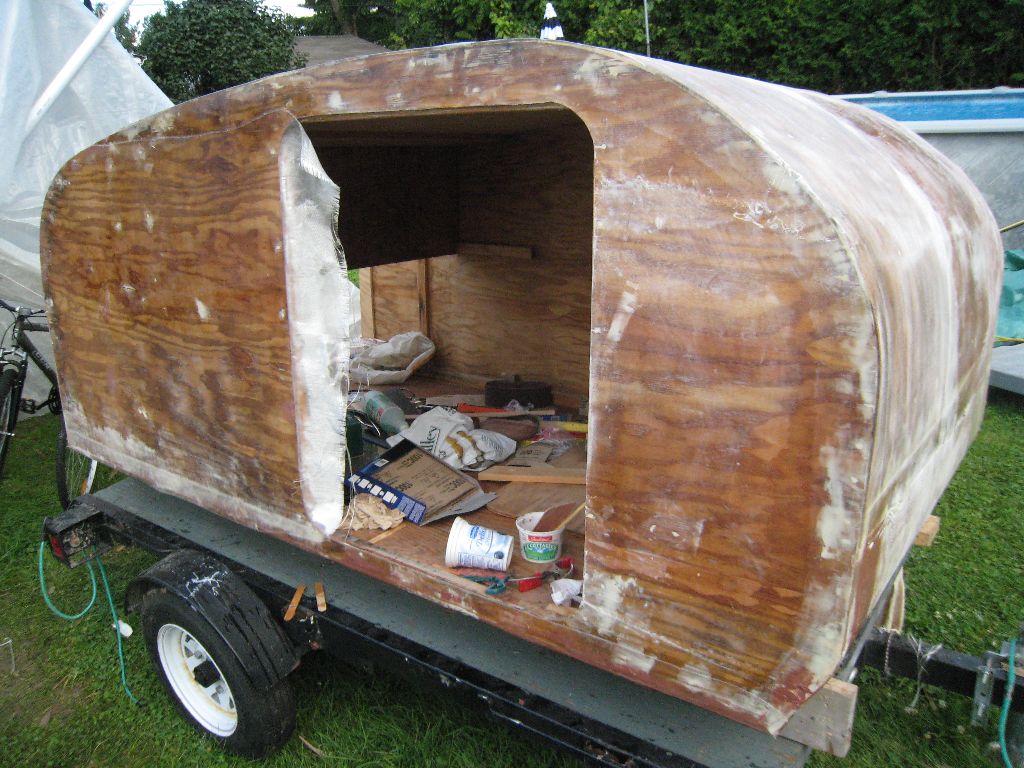

Preparation fibre de verre	Preparing the fiberglass.
Preparation fibre de verre suite	Preparing the fiberglass.

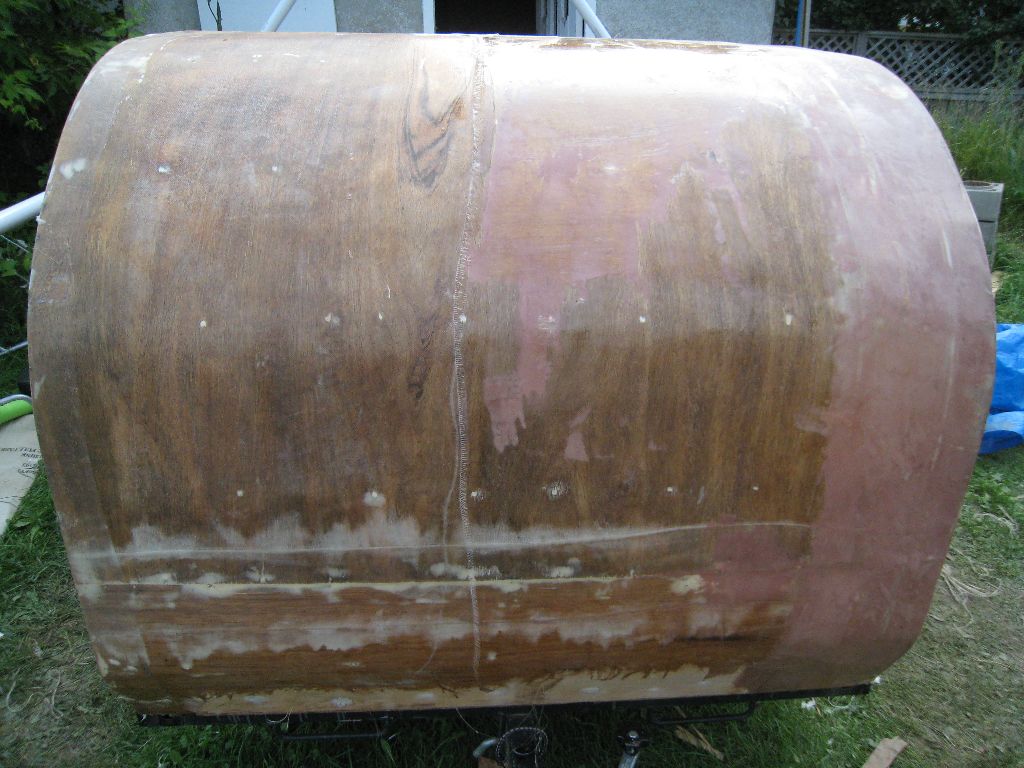

Fibre de verre durcis devant	fiberglass harden on front.

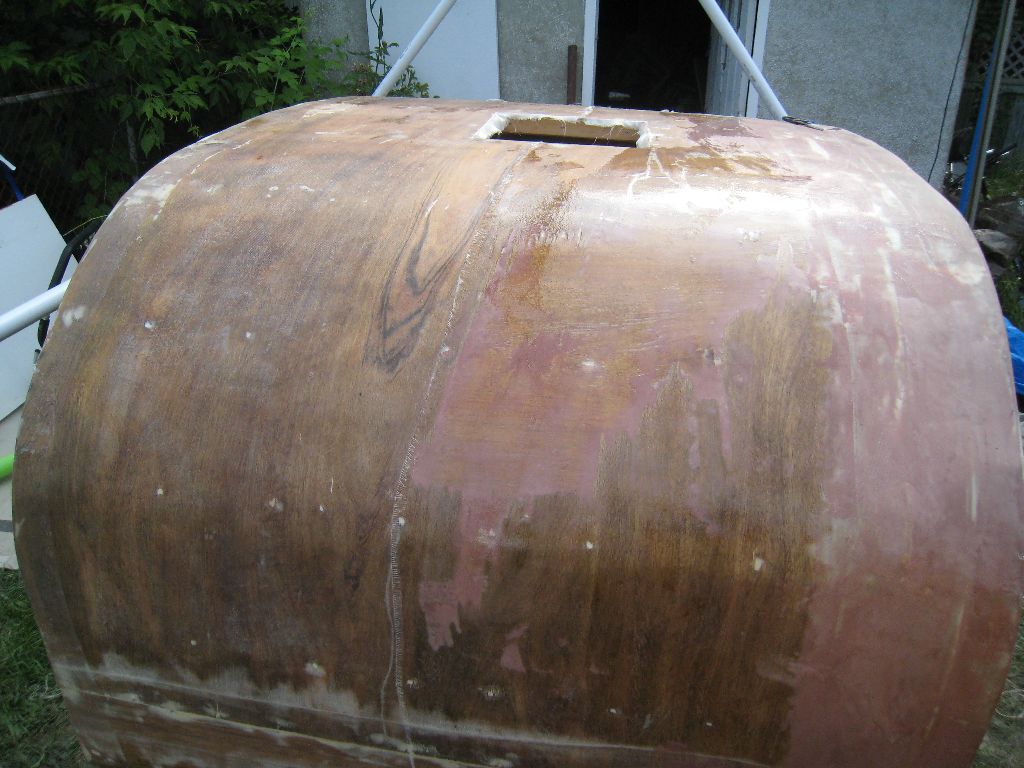

vue du dessus	roof view.

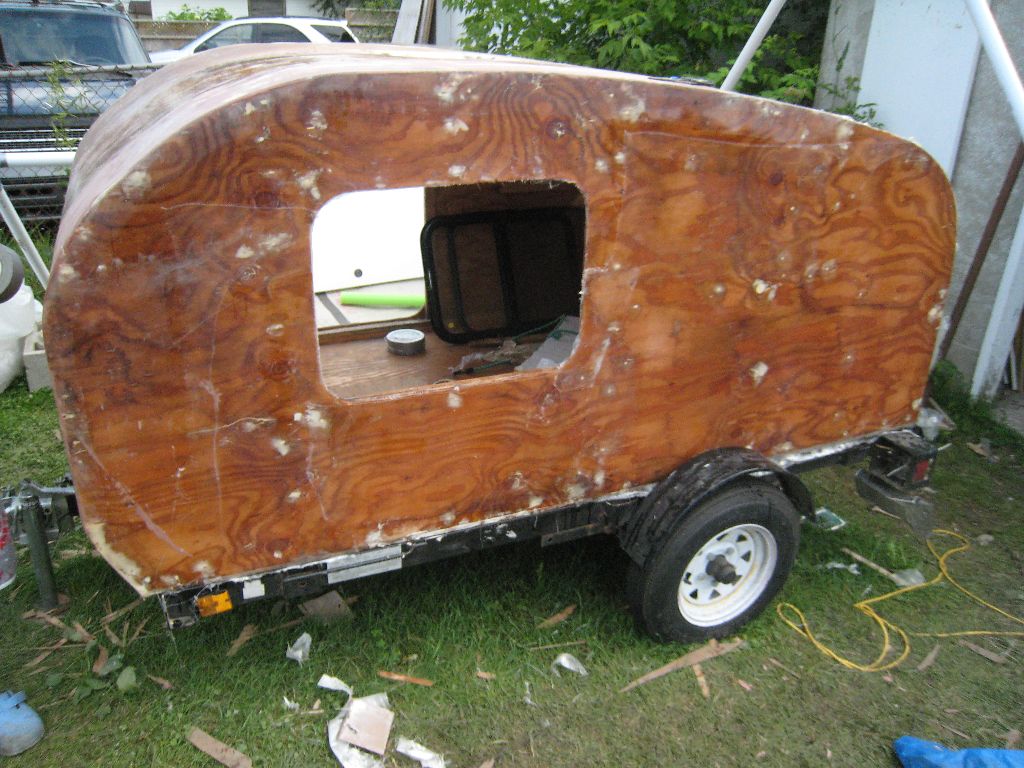

Fibre de verre coté fenetre	Fiberglass on the windows side.

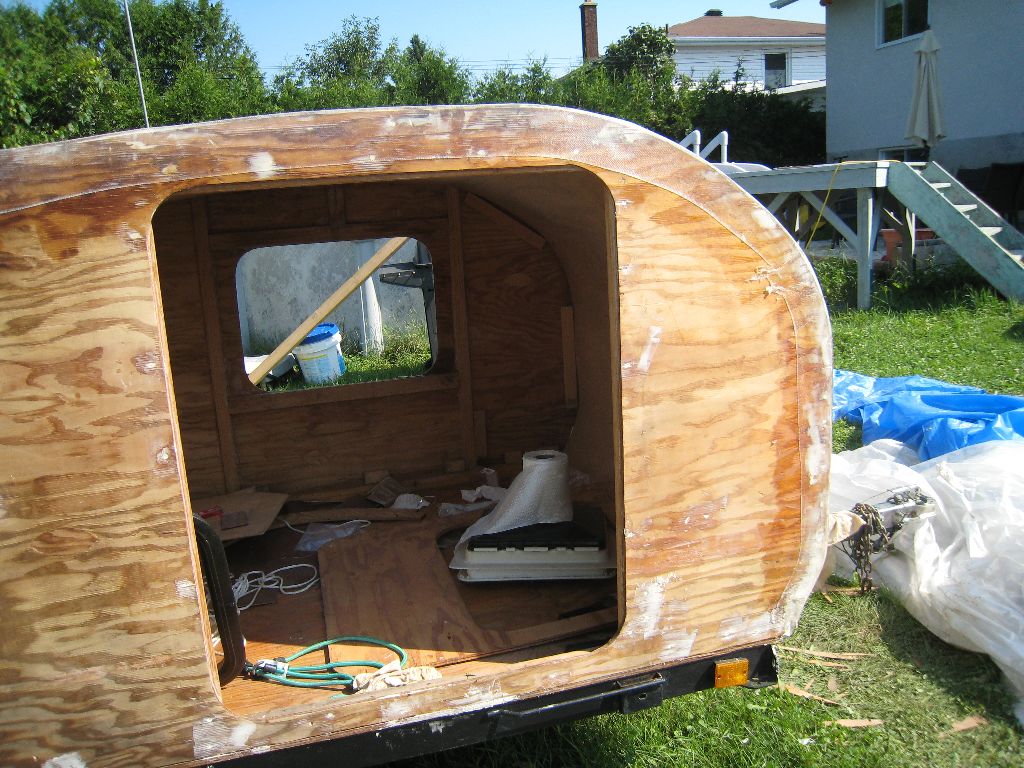

Fibre de verre coté porte	Rear door.

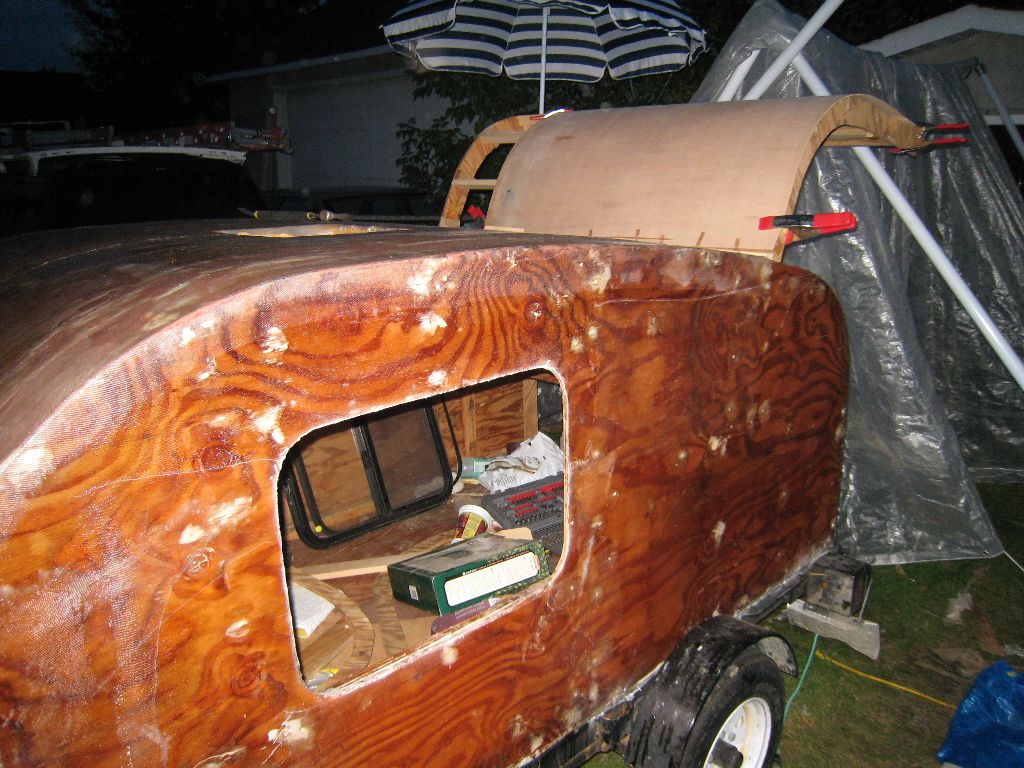

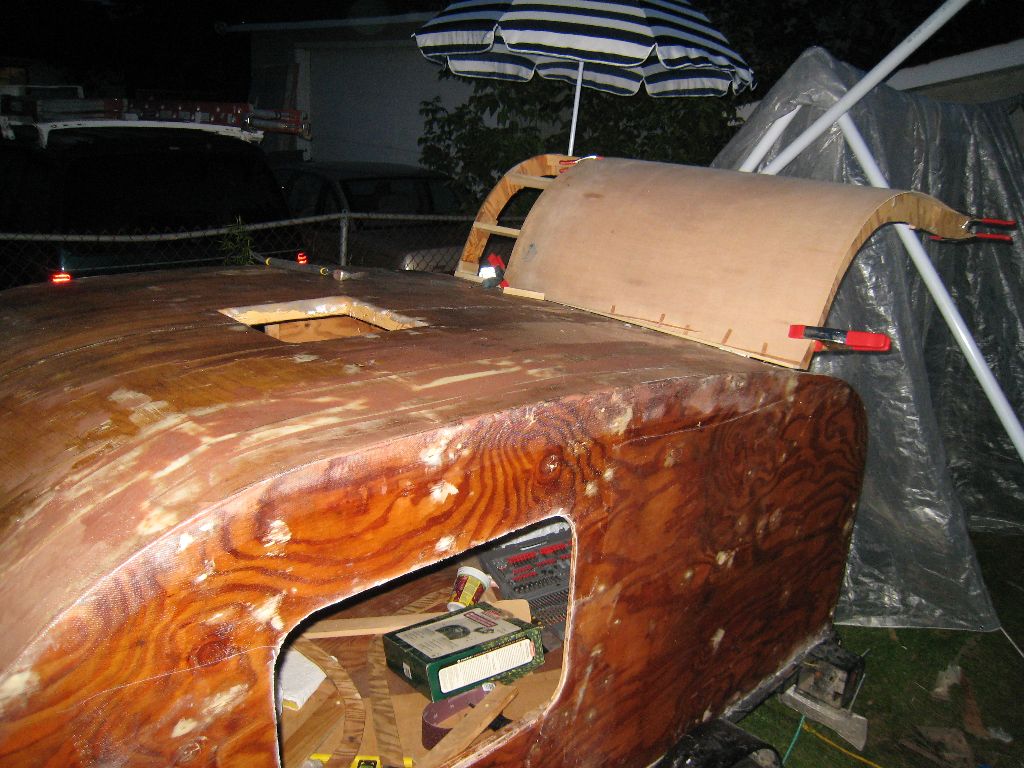

Porte Arriè vue du dessus	Rear door..
Porte Arriè vue du dessus	Rear door view from the top.
Porte Arriè vue de coté avec une planche temporaire	Rear door from the side with temporary pannel

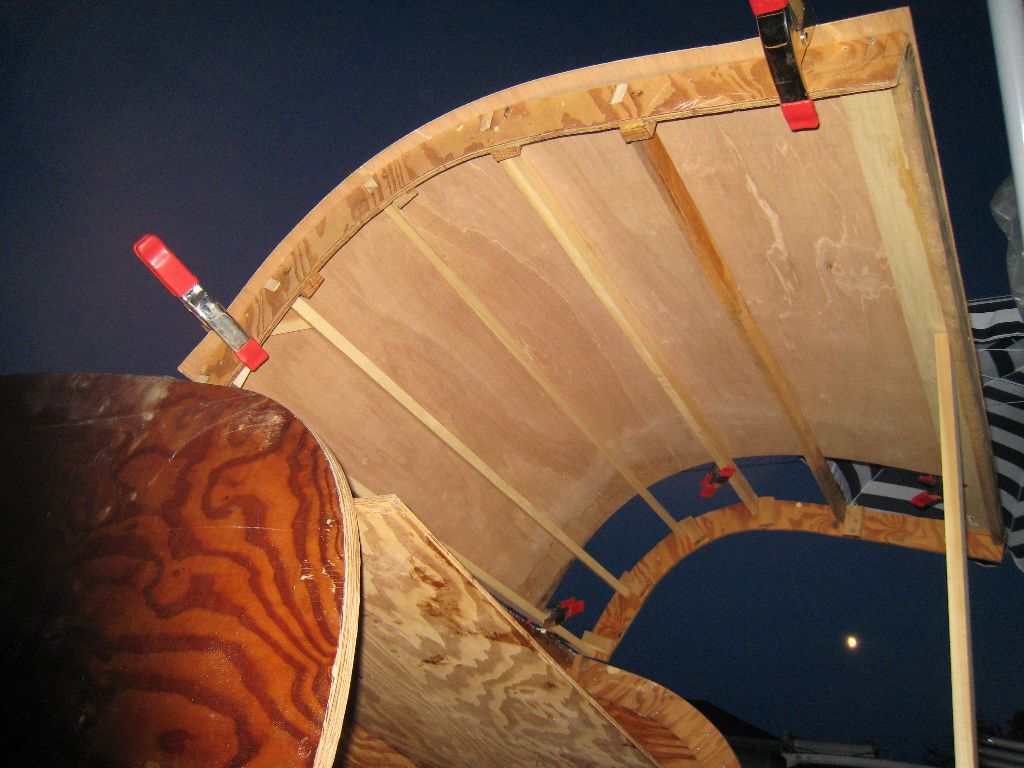

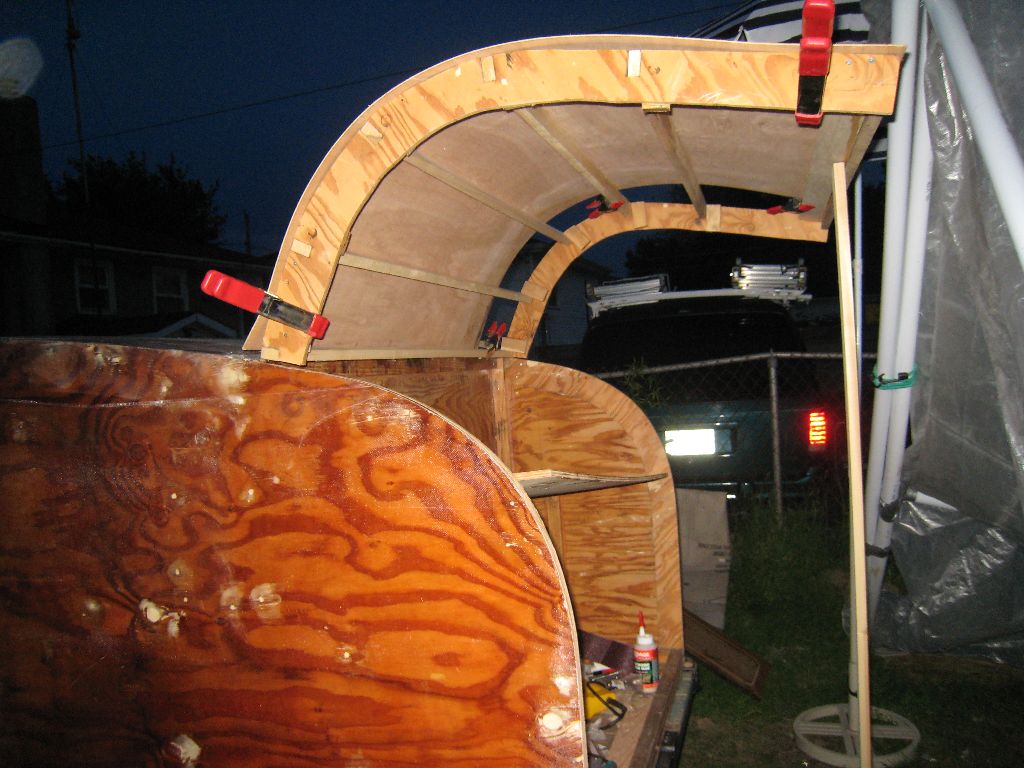

Porte Arriè vue du dessous et voie bien la structure.	Rear door view from under. We can see the support structure.

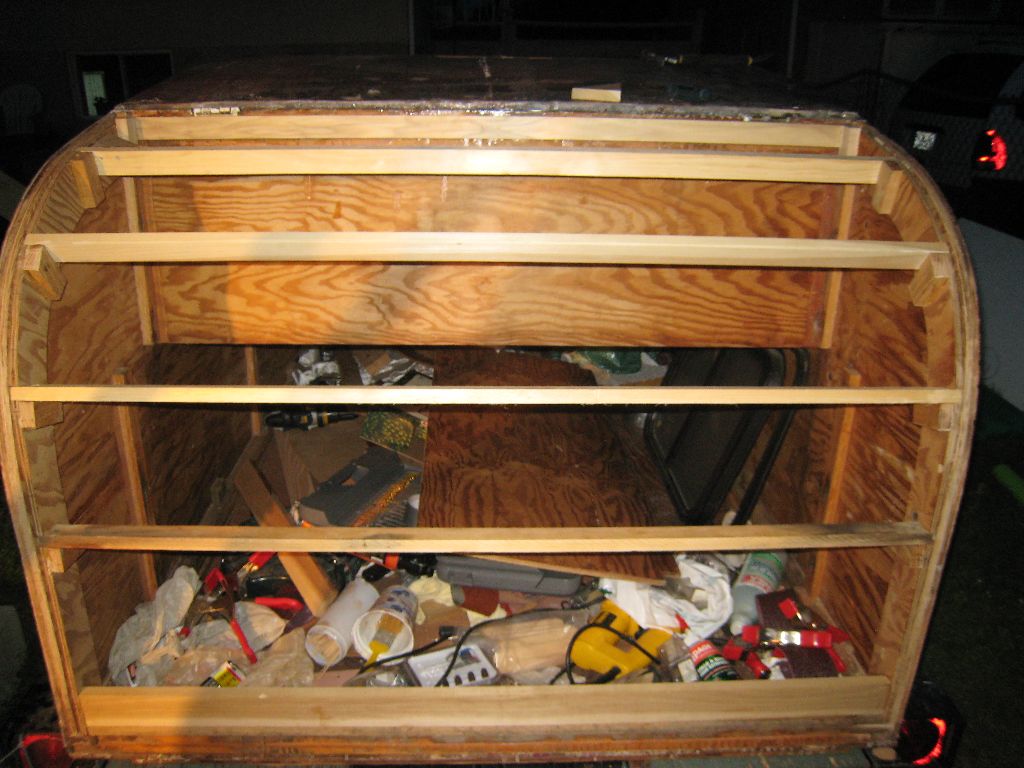

Les membrures de la porte Arriè	Rear door framming.
Moi et ma remorque. Oui, je peux rentrer dans la remorque!	Me and the small trailer. Yes, I can fit in the trailer!
Coté porte tout en fibre de verre!	Door side and all faberglassed!

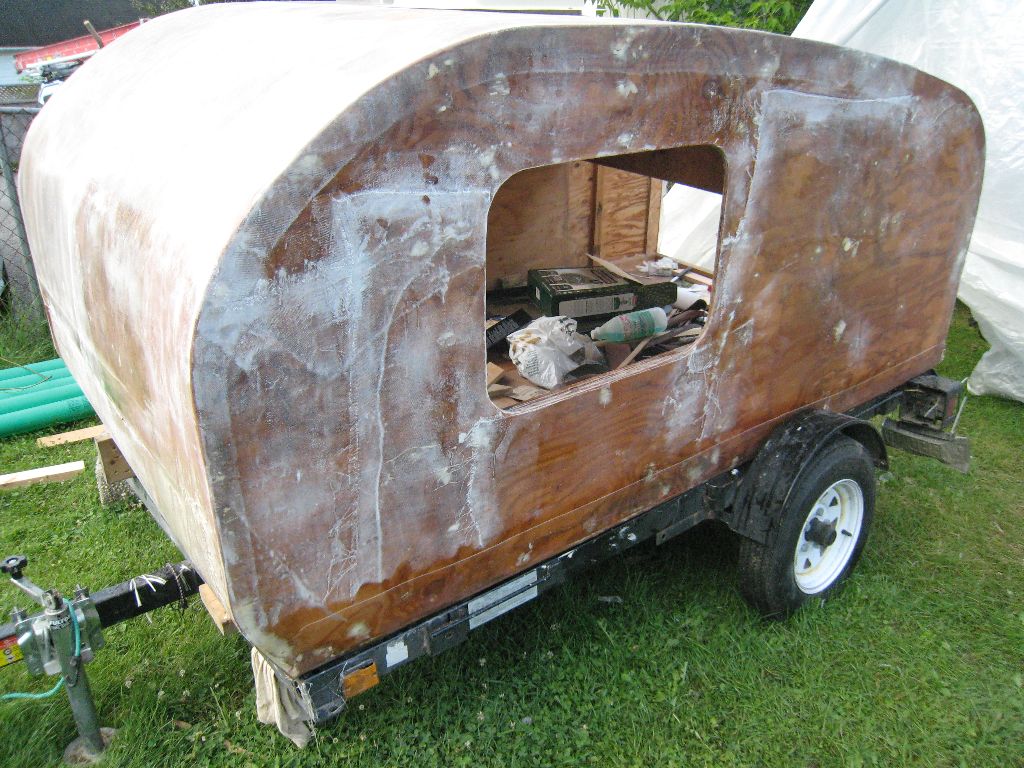

la Mise de niveau est complé et il ne reste qu'à sabler et peinturer!	The fairing is completed now we need to sand and paint !

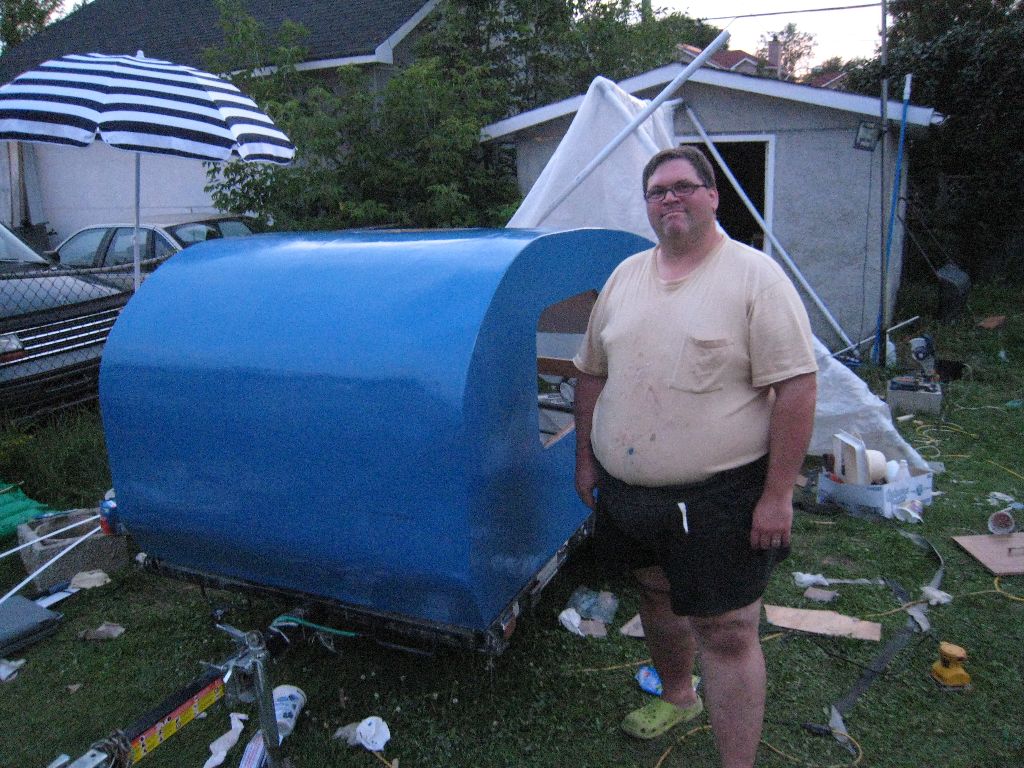

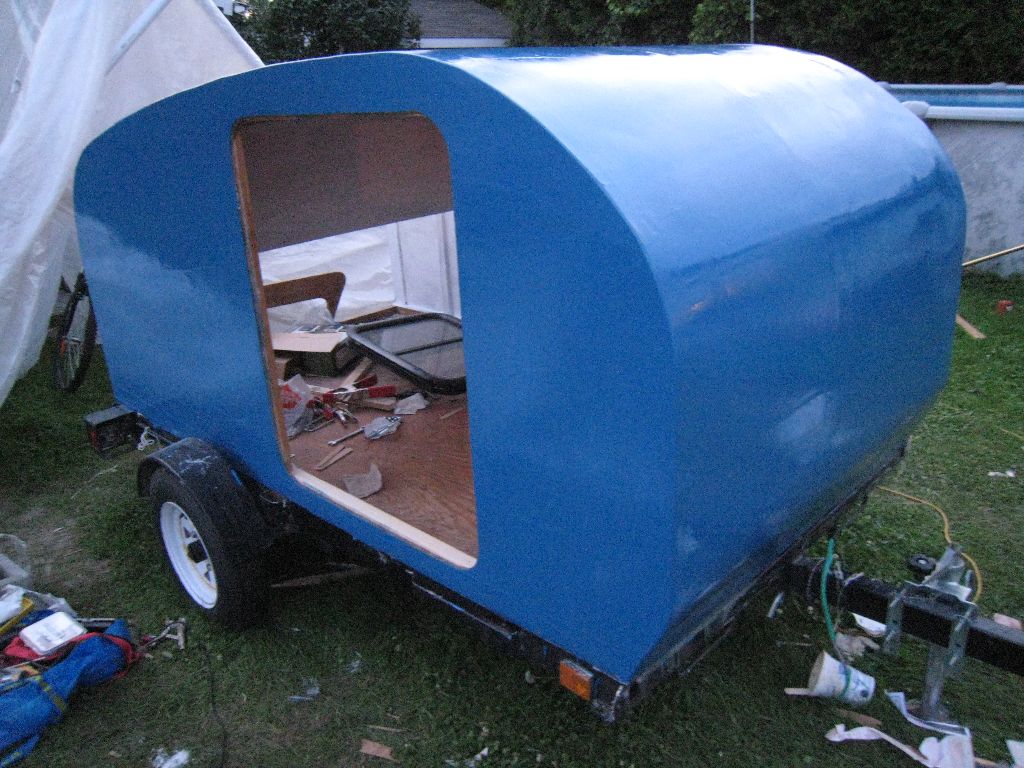

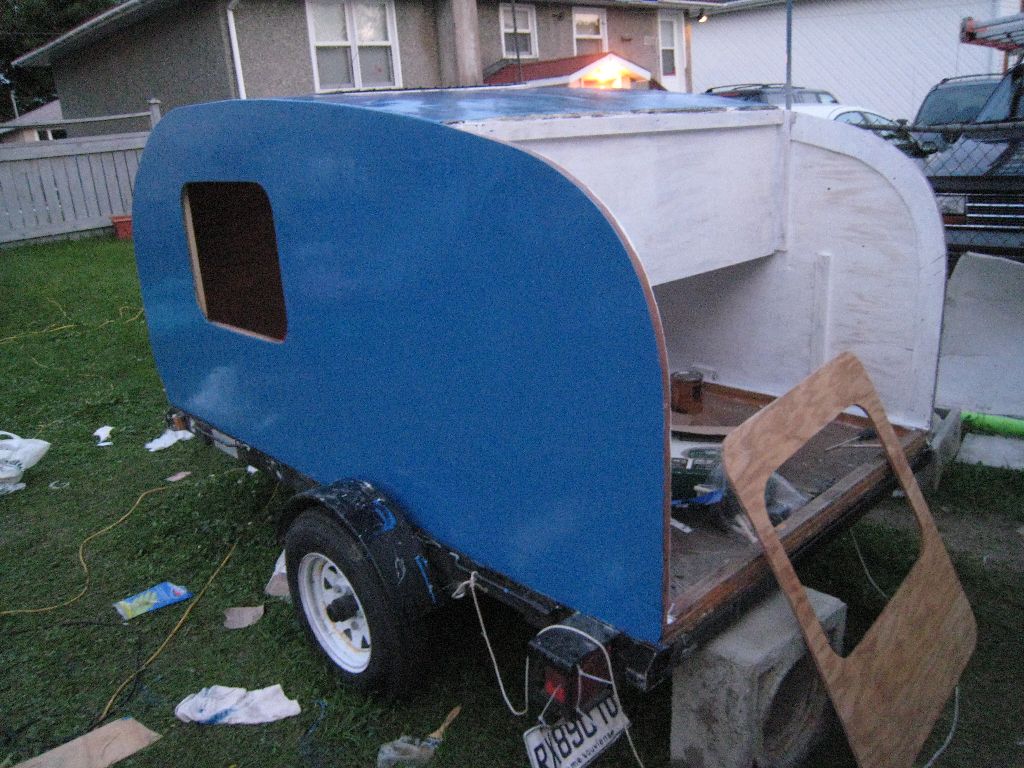

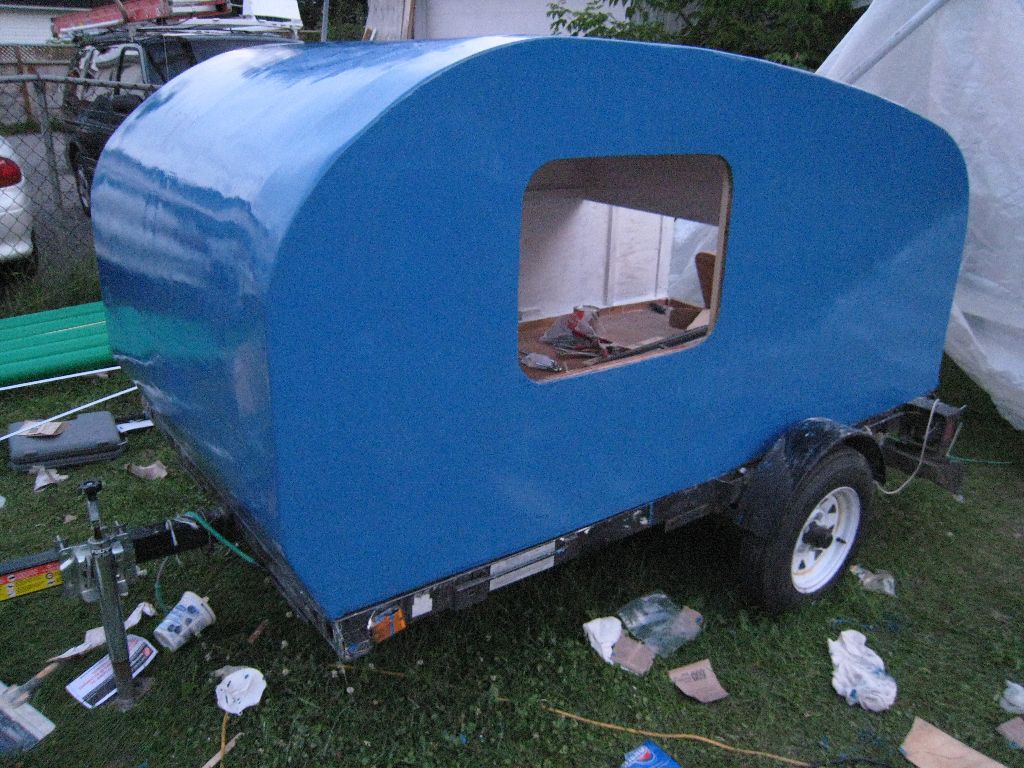

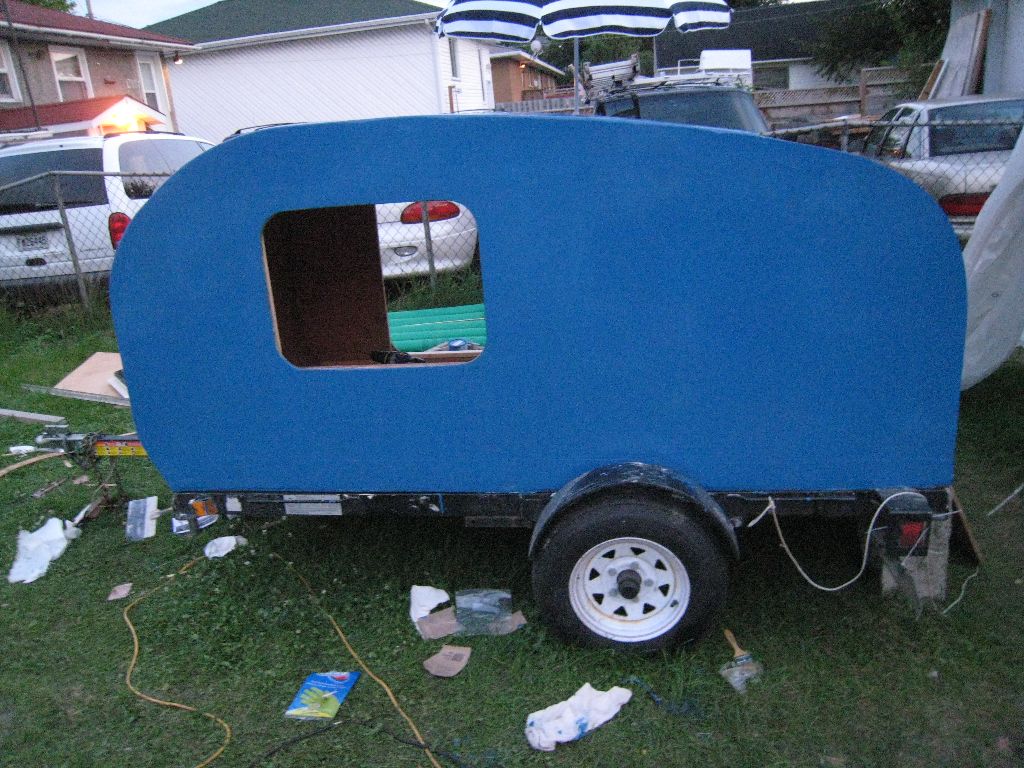

Premiè couche de peinture!	First peint layer!
Premiè couche de peinture!	First peint layer!
Premiè couche de peinture!	First peint layer!
Premiè couche de peinture!	First peint layer!
Premiè couche de peinture!	First peint layer!

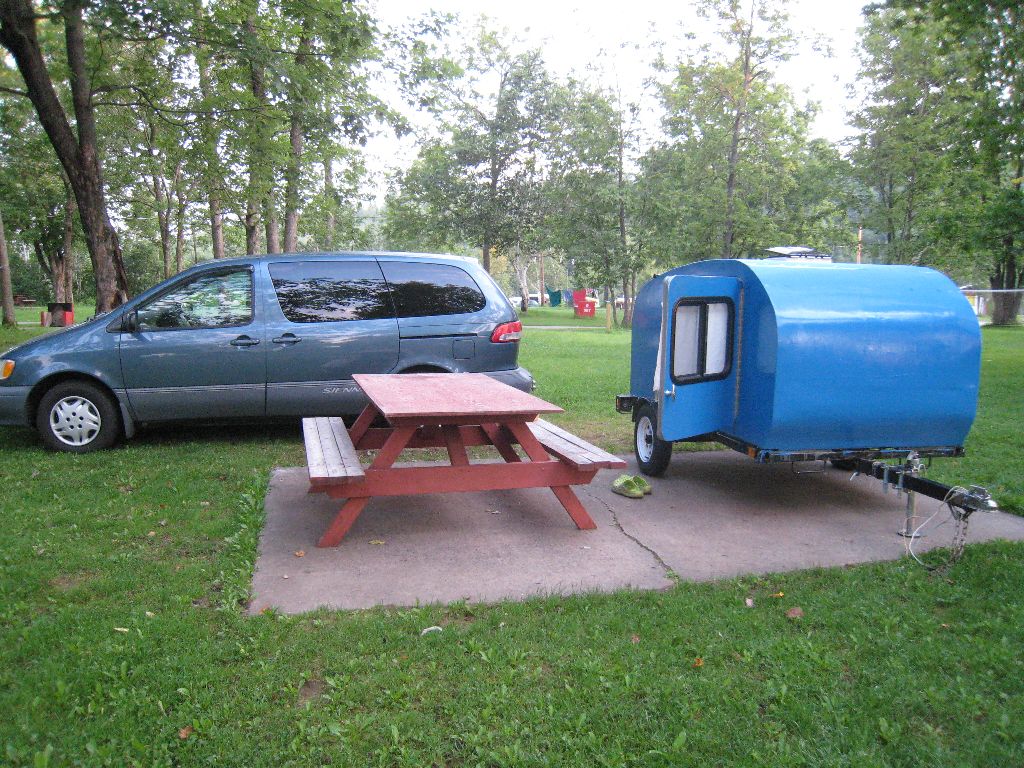

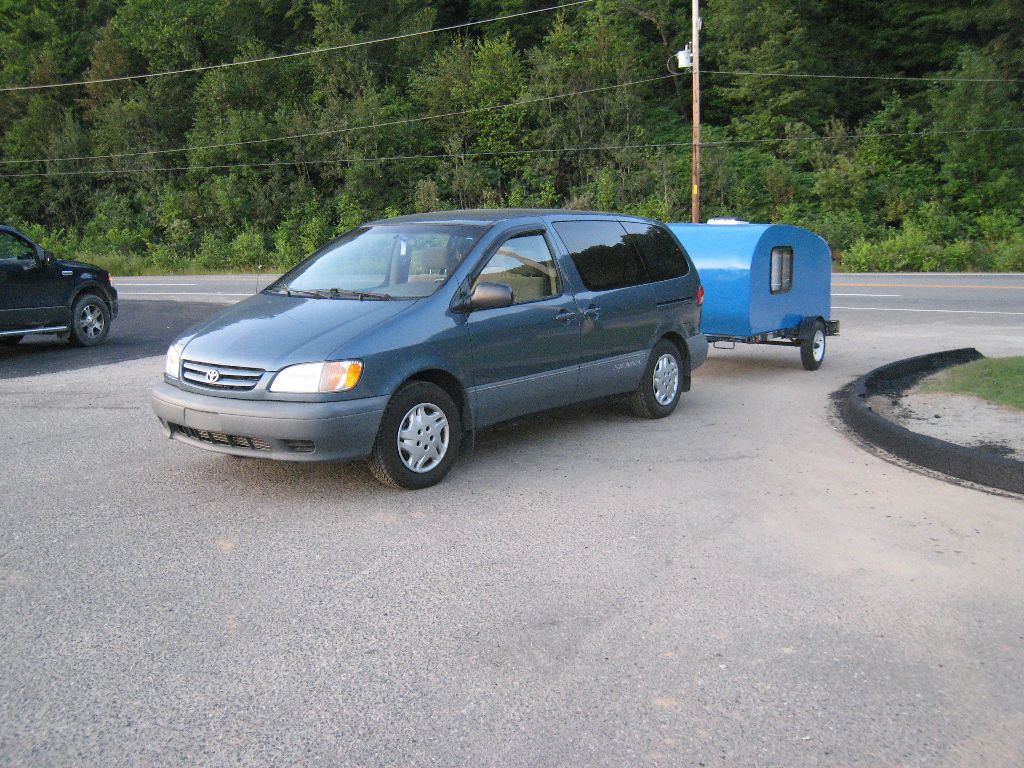

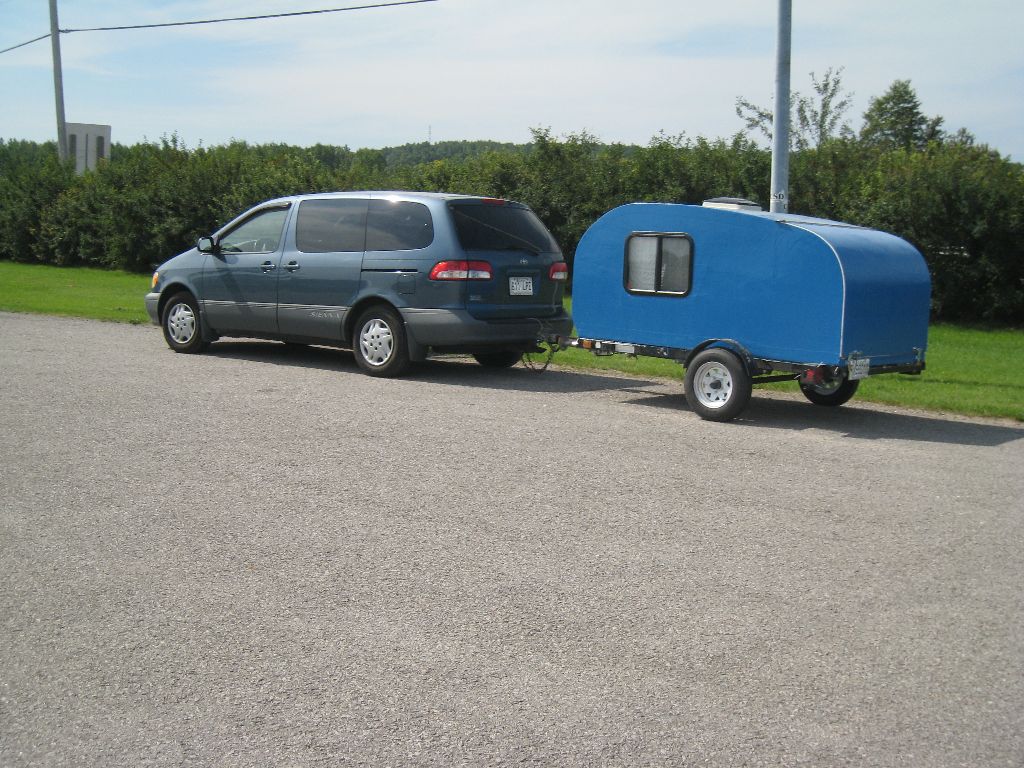

Premiè voyage!	First trip!
Premiè voyage!	First trip!
Premiè voyage!	First trip!
Premiè voyage!	First trip!
Premiè voyage!	First trip!

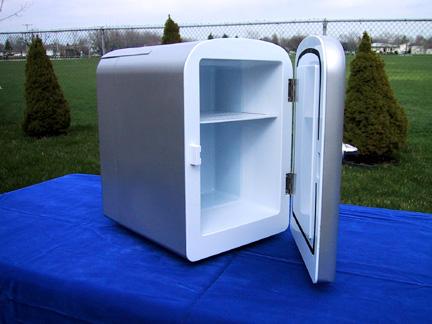

Image de mon petit réfrigérateur	Picture of my small cooler

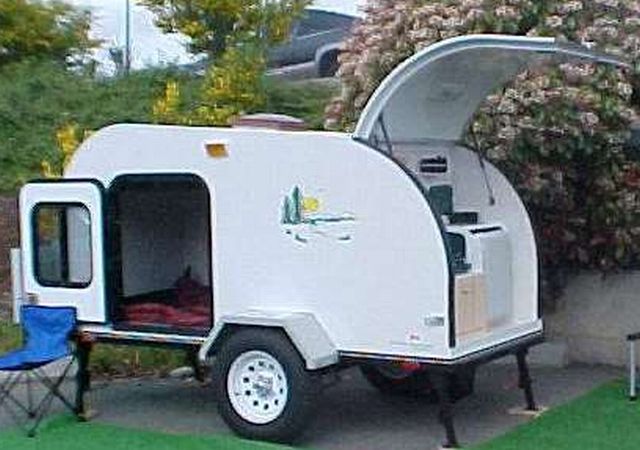

Voici plus ou moin, a quoi elle devra ressemblé mais en bleu pour aller avec ma voiture!	The finish product will look like this but I will painte it in dark blue to match the color of my car!

Ma roulotte en cour de construction / My trailer under construction
